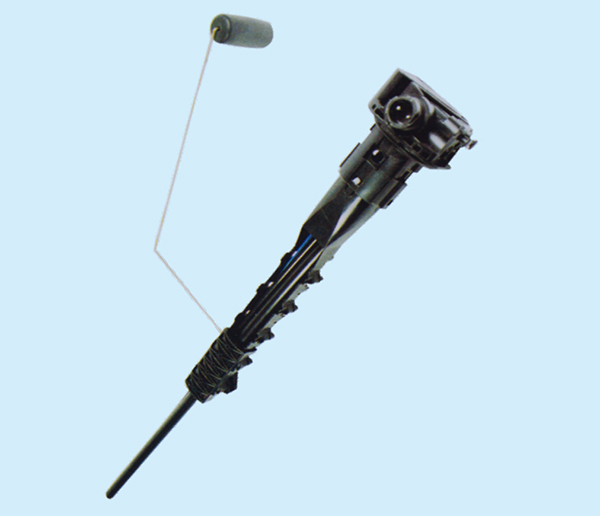

当燃油箱内油量增加时，浮子上升，传感器中的电阻器部分被接入，右线圈中的电流也因此增大，同时右铁心磁力增强。而左线圈中由于串联了电阻，线圈内的电流相应减小，左线圈铁心磁力减弱，铁转子因此向右偏转，使指针指出燃油箱内的油量高度，如图 2-169 所示。当燃油箱内油满时，浮子升 高位置，传感器中的电阻器全部被接入。此时左线圈中电流 小，而右线圈中电流 大，转子向右偏转的角度也 大，指针便指向刻度盘上的“ F ”或“ 1 ”的位置。
